| ZFS-L20E 系列多路換向閥是由單向閥、安全閥、進油體、回油體和多個換向閥組合起來的組合閥，以手動換向閥為主。它具有結構緊湊、工作壓力較高、性能好、工作可靠等特點。廣泛應用于叉車、裝載機、挖掘機、起重機、壓路機等工程機械及礦山、輕工、環衛、農機等行業。用以改變液流方向，實現多個執行機構的集中控制。
型號說明
①產品代號
②油口形式 : L: 螺紋聯接
③公稱通徑 : 20
④壓力等級 : E: 16 MPa
⑤定復位方式 : T: 彈簧復位 W: 鋼球定位
⑥第一聯換向體中位機能
⑦第二聯換向體中位機能

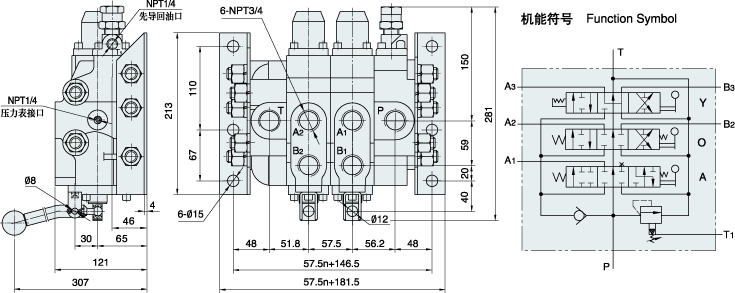

外 形 圖
 性能參數
使用說明
一、工作介質
1、推薦選用L-HM46(夏季)，L-HM32(冬季)或相近粘度的液壓油。
2、工作油溫范圍-20 oC~80 oC。
3、系統清潔度直接影響液壓元件的可靠性，加油前，油箱、管路應充分清洗，一般泵吸入側常用過濾精度
100目的濾油器（其額定通流量應不小于泵流量的兩倍），回油管路接過濾精度不低于 25um的濾油器。
二、安裝、使用注意事項
１、閥油口結合面嚴禁磕碰，保證結合面、接頭嚴格密封。
２、安裝外操縱機構時，應保證滑閥不承受側向力，從而使滑閥運動靈活，無卡滯現象。
３、正確安裝各油口，嚴禁污物進入。
４、本公司售出的液壓閥中之安全閥的額定壓力，在出廠前已調定好，嚴禁隨意調定。
|
